CAD传统对齐技法
来源：互联网
2023-03-17 23:54:19 458
进阶篇，可以将不同角度的图形直接组合在一起，并能根据需要对贴合的图形选择缩放的一种进阶技法，掌握起来不难却意外的好用。
工具/原料
- Auto CAD2004以上
方法/步骤
首先让我打开软件，进入绘图页面，这里我们展现我们的意图，就是将这块六边形放置在五边形剩余的边上。
为了达成这个目的，我们需要进入对齐状态，直接键盘输入命令“al”后按空格键确定。

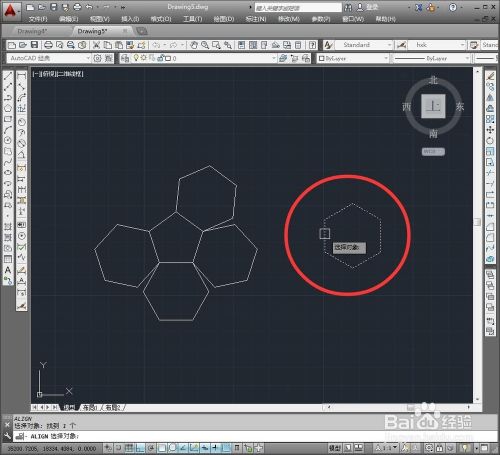

进入对齐状态后，之后我们要做的是，选择对齐的对象，这里我们选择了整个六边形。

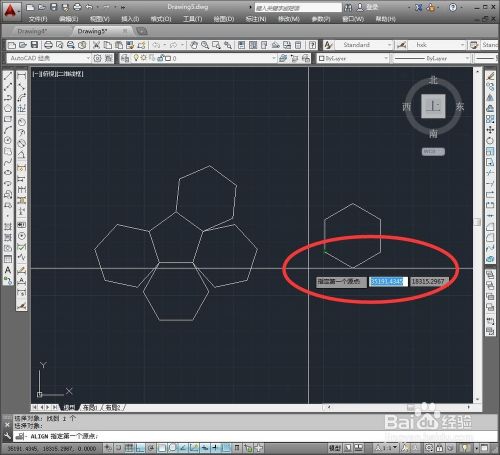

对齐的关键是点对点的对齐，想象当所有点都对齐了，是不是图形都能贴合了。这里只要对齐两个点就好了，然后我们指定第一个源点。
拥有了源点，就要选择对应的目标点，点击鼠标选择想让第一个源点重合的那个目标点。
接着我们再选择第二个源点，视情况而定源点的数量，这边对齐一条边只需要用到两点。

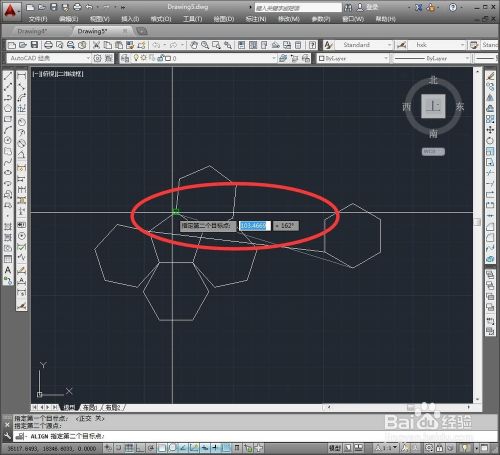

选择第二个目标点，现在我们可以看到图片里的对齐线，这就是我们的对齐轨迹了。
这边两个源点已经重合好了，就可以按空格键中断了，软件不会主动提醒你中止，会继续提示你选择第三个源点。
按下空格键后，会弹出“是否基于对齐点缩放对象”，是，源点间的长度将会缩放至目标点之间的长度，换句话说，就是这里六边形的边会跟五边形的一样长。否，就是维持原来长度不变。
我这里选择了“是”，就这样，六边形就对齐到五边形上了，形成了一个类似花一样不错的图形。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
