CAD角度、弧长标注
来源：互联网
2023-03-17 23:54:20 版权归原作者所有，如有侵权，请联系我们
入门篇，或许是使用度最少的标注法了，当然是相对其它标注法来说，但是却是不可不学的技巧。
工具/原料
- Auto CAD2004以上
方法/步骤

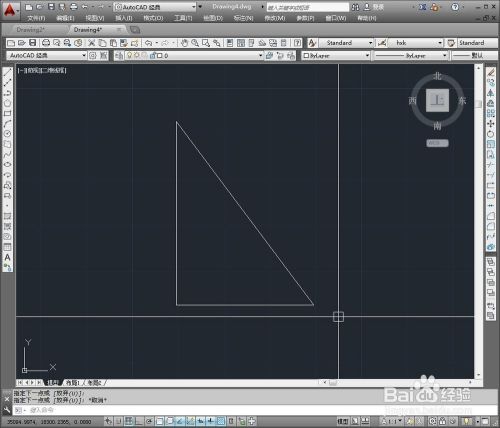

首先我们打开软件进行绘制，这里准备了一个直角三角形当做示例。
接下来我们要开始进入角度标注的状态，方法为直接键盘输入命令“dan”后按空格间确定。
角度标注状态中可以对圆弧的角度或直线的夹角进行标注，为了示范，这里新增了一条圆弧。现在在角度标注状态，让我们来选择第一条直线。

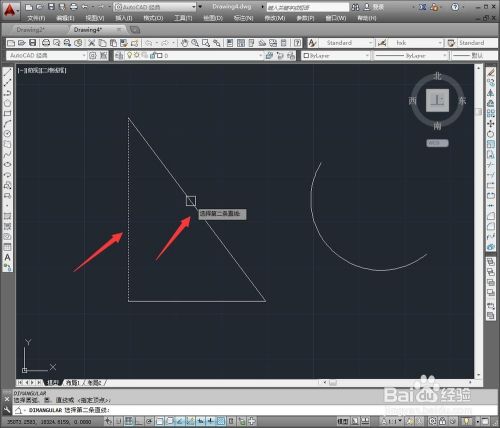

确定了第一条直线后，开始选择第二条直线。来标注出这两条直线间的夹角。
在确定了第二条直线后，就出现了两直线的角度值"37º"，现在我们拖动鼠标来确定标注弧线的位置。

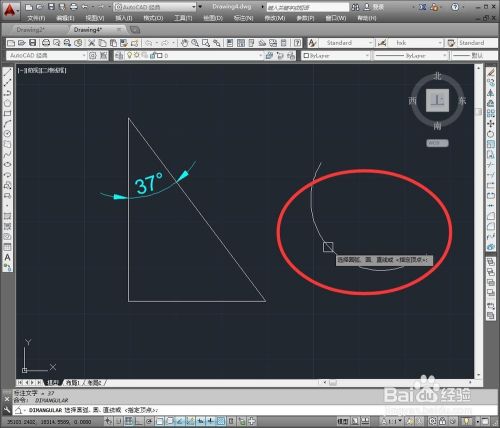

然后我们来标注旁边这条圆弧的角度，同理，直接输入“dan”确定进入角度标注这条，单击想要标注的圆弧。
如图所示，圆弧的角度也标注出来了“161º”，标注起来还是挺方便的。
下面是弧长的标注方法，直接输入命令“dar”后按空格键确定，便能直接对弧长进行标注。

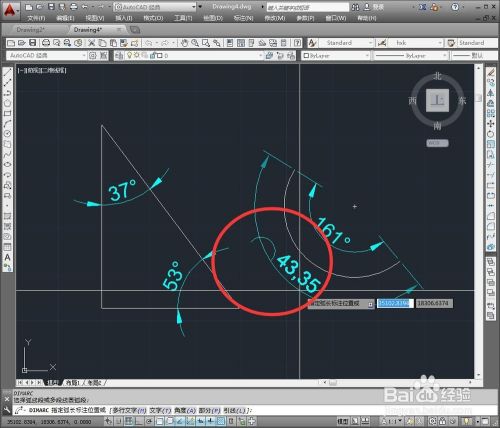

对着图中的圆弧单击鼠标左键便可以看到该圆弧弧长了，确定好位置后，弧长标注就完成了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
