CAD传统倒角画法
来源：互联网
2023-03-17 23:54:20 157
入门篇，倒角在零件工程图中的绘制也是非常普遍，为了便于零件的装配，常常在零件的端部作出倒角。
工具/原料
- Auto CAD2004以上
方法/步骤
首先我们来打开软件，进入“Auto CAD经典”界面，准备绘图。

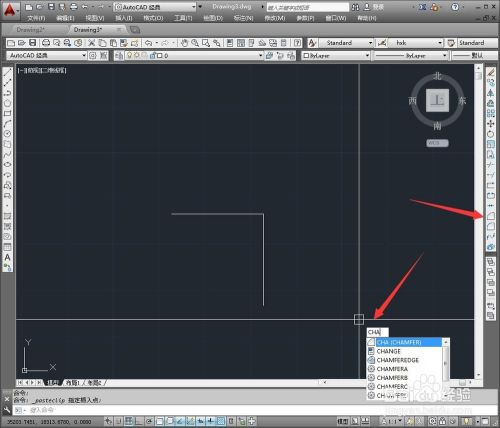

现在来开启倒角的状态，方法一：直接键盘输入“cha”后空格键确定；方法二：点击右侧工具栏“倒角”按钮。
对于倒角值我们需要输入两个，可在两个直线上输入不同倒角距离，倒不同的角。现在我们进入倒角状态，键盘输入“d”后空格键确定。
现在进入编辑倒角距离的状态，绘图区提示指定第一个倒角距离，这里输入的是“3”，之后按空格键确定。
现在指定第二个倒角距离，为了区别于矩形倒角的倒出相同数值的角，这里输入的是“5”，依然空格确定。
之后就开始选择，需要倒角的两条直线了，这里选择了一条后，该直线会变成虚线（选中状态）。

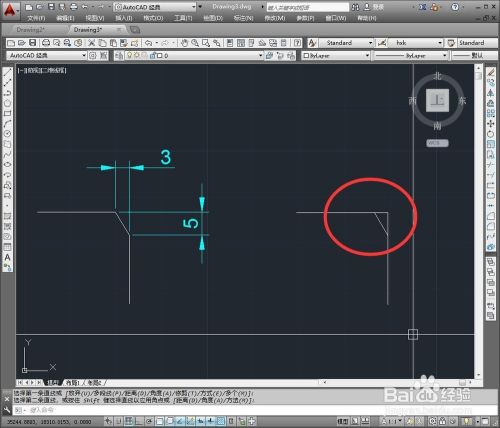

之后在选择第二条直线后，就可以完成了倒角，这里可以看到倒角出来的距离，水平距离是“5”，竖直距离是“3”。
这里附赠一个实用小技巧，就是保留倒角前的直线，在进入倒角状态后，在提示栏的命令分支里，输入“t”后空格。
弹出是否修剪的提示框，选择“不修剪”，这样倒角出来的图形就拥有了倒角前的直线。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
