CAD绘图辅助功能如何设置
来源：互联网
2023-03-17 23:54:24 版权归原作者所有，如有侵权，请联系我们
在日常生活和工作中，在CAD绘图中，经常要用到捕捉、栅格、正交、极轴、对象捕捉、对象追踪等辅助功能，用好这些辅助功能，可以提高自己的绘图速度，而且也提高了绘图的准确性，那么如何设置CAD绘图辅助功能，参考以下几步即可完成。
工具/原料
- CAD软件
方法/步骤

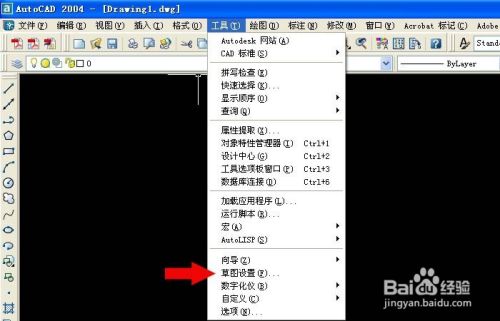

在桌面上，鼠标双击程序，打开CAD软件，这里打开的CAD2004软件，速度快些，其它高版本设置方法也相同。如下图所示，在【工具】菜单栏下，单击【草图设置】，如下图所示。
接着，在弹出的【草图设置】对话窗口中，我们可以看到几个标签页，每个标签页上都有参数设置，打上勾就表示启用该功能，如下图所示。

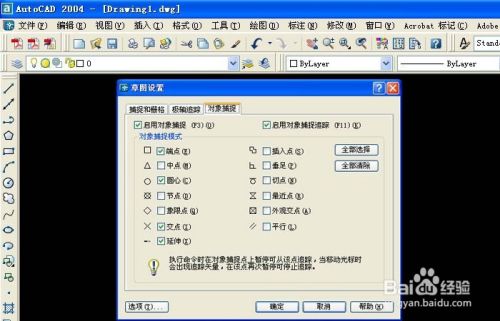

然后，【草图设置】对话窗口中，左键单击【对象捕捉】标签页，可看到其参数设置，在对象捕捉模式下，选择自己想捕捉的点，在其前面打勾，如下图所示。

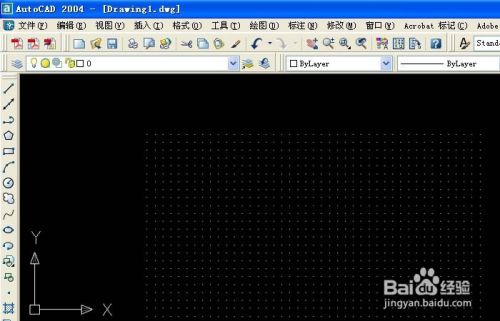

接着，在设置好后，栅格功能打开后，可以看到CAD主窗口上绘图区域由全黑色改变为带有等间距的栅格点了，对精确绘图就有帮助了，如下图所示。
然后，CAD也可以用命令来设置捕捉间距，例如要设置捕捉纵向间距为120，横向间距为130，并打开捕捉功能，如下图所示。

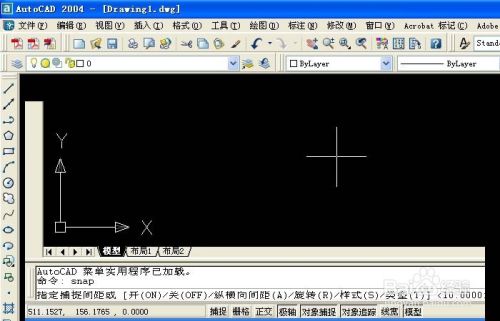

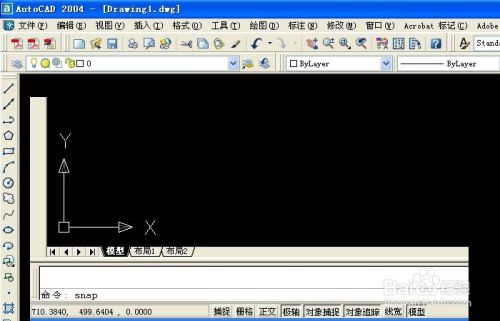

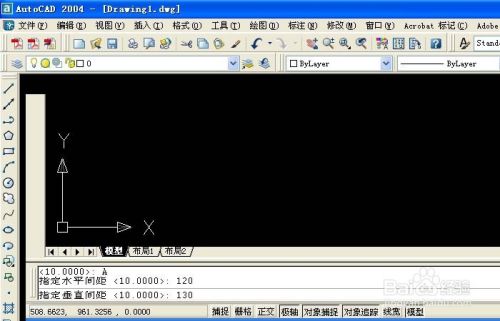

最后，在命令行中输入命令，SNAP命令并按回车键，根据命令提示依次输入A、120、130并按回车键，就完成了设置。如图，在绘制线时系统就自动绘制为等距的线了，如下图所示。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
