cad中的构造线可以画很多平行线,角平分线等,本篇先简单介绍怎么画水平构造线,垂直构造线以及有角度的构造线;

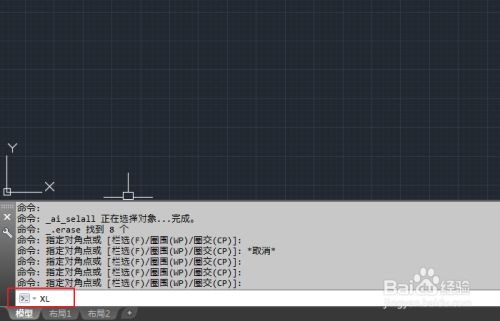

首先我们打开cad软件,创建一个空的文档,然后我们输入命令"XL",如图所示;
下面我们输畜暗入命令"H",敲回车就可以在绘图窗口画脾伐蚂出水平的构造线,如图所示;
我们按两下空格键重新选择构造爬祝线的绘画模式,这次我们我们输入命令"V",如图所示;
敲回车就可以在绘图窗口画出垂直的构造线,如图所示;
下面我们来画有角度的构造线,首先按两下空格键,然后输入命令"A",如图所示;
接着我们输入一个角度,这里输入"30",即可画出多个与水平方向呈30度的构造线,如图所示;
我们可以改变角度的参照标准,即在输入角度的时候,我们输入命令"r",如图所示;
然后选择垂直的直构造线作为参照,角度仍然输入"30",即可画出与垂直构造线呈30度的构造线,如图所示;
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
