AutoCAD软件如何绘制剖面线
来源：互联网
2023-03-17 23:55:21 版权归原作者所有，如有侵权，请联系我们
软件可以绘制工程制图，在剖视图中，需要画剖面线。相邻部件的剖面线的角度、疏密不同。下面介绍软件中如何做出剖面线，设置剖面线的格式，从而表示出不同零件剖面。
工具/原料
- 装有AutoCAD软件电脑一台
方法/步骤

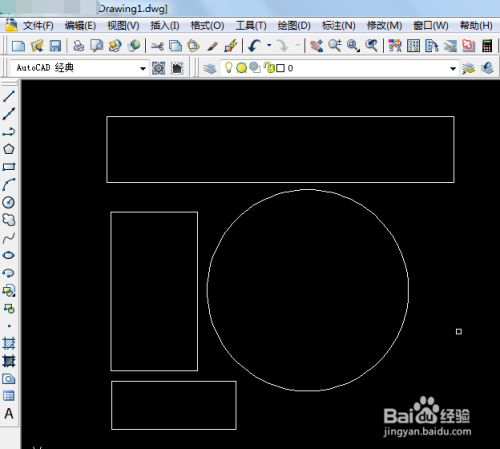

首先启动软件，绘制出相邻部件剖面图，接下来需要为不同零件剖面绘制剖面线。
点击工具栏“图案填充”按钮，会弹出“图案填充和渐变色”窗口。
首先点击“样例”，会弹出填充图案选择窗口，下拉选择“JIS_WOOD”后，单击“确定”，即可选择填充图案。

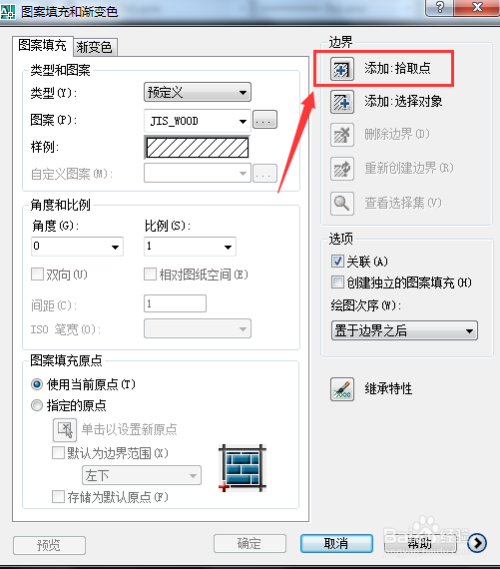

此时在“图案填充和渐变色”窗口，点击“添加 拾取点”，这时可以选择封闭图形内一点，如下图2所示，这里选中圆圈，如果想返回，按“ESC”键，即可返回填充图案选择窗口，重新点击“添加 拾取点”进行选择。

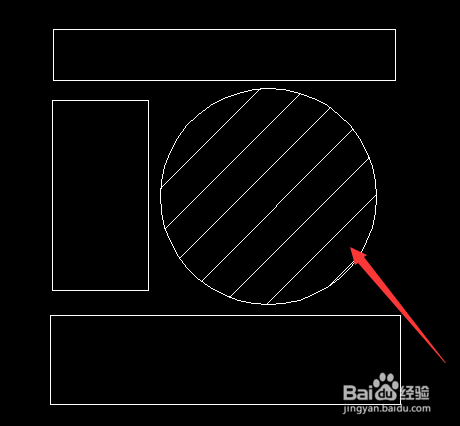

选中需要绘制剖面线的图形后，按“回车”键，即可回到“图案填充和渐变色”窗口，被选中的图形会虚线显示，这时可以进行剖面线角度和比例设置，设置完成，单击“确认”，即可为圆圈绘制剖面线。

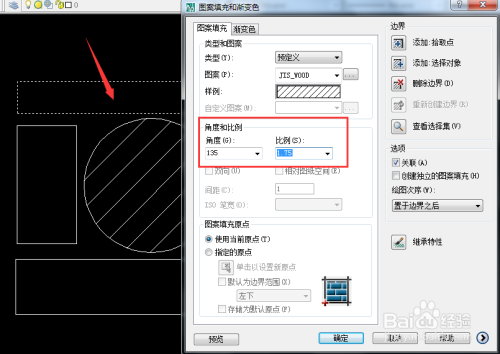

同样的方法，可以为周围的部件剖面绘制剖面线，通过比例和角度，设置其他部件剖面线疏密和角度，绘制剖面线如下图所示，可以看到疏密及方向改变。

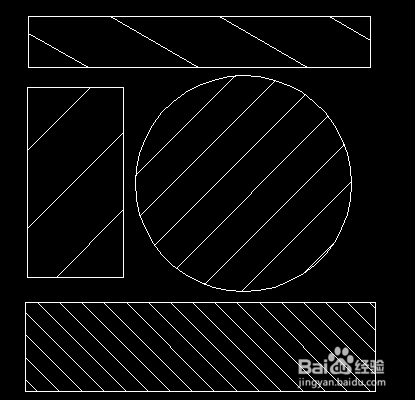

同样的方法为其他部件绘制剖面线，效果如下图，这样就可以绘制符合工程制图要求的剖面线了。
注意事项
- 软件中剖面线填充图案一般选择“JIS_WOOD”即可。
- 感谢阅读，可以点赞、投票或收藏支持，谢谢！
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
