CAD中 修剪命令 的详细说明
来源：互联网
2023-03-17 23:55:57 版权归原作者所有，如有侵权，请联系我们
CAD中的修剪命令是将超出边界的多余部分修剪删除掉，修剪操作可修改直线、圆、圆弧、多段线等。 这里运用实例说明，AUTOCAD以2013版为例。
工具/原料
- AUTOCAD
任务
如图所示的一个图形,我们想要把矩形外用红色圈起来的部分去除掉
- 相关内容未经许可获取自百度经验
方法/步骤2

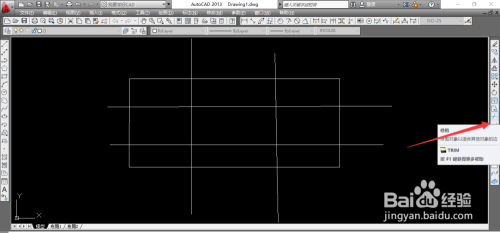

调用【修剪】命令（方法如下）：
菜单栏：执行【修改】-【修剪】工具栏：单击【修改】工具栏中的【修剪】按钮命令行：在命令行中输入TRIM/TR功能区：在【默认】选项卡中，单击【修改】面板中的【修剪】按钮单击【快速访问】工具栏中的【打开】按钮
先选择矩形为剪切边，再按鼠标右键（回车键或空格键）确定结束修剪边界选择。注意命令提示行。
依次选择要修剪对象（可以一次性多选），即矩形外边部分。 修剪结果如图所示。
按鼠标右键（回车键或空格键）确定，结束修剪命令。
最终效果如图所示
其他复杂图形，原理相同。
