AutoCAD如何快速标注
来源：互联网
2023-03-17 23:56:16 版权归原作者所有，如有侵权，请联系我们
AutoCAD如何快速标注?通过快速标注可以在图形中选择多个图形，系统将自动找到所选图形的端点或圆心，并根据端点或圆心的位置快速地创建标注尺寸。
工具/原料
- AutoCAD2014
- 本原创经验，非经本人允许请勿转载
方法/步骤

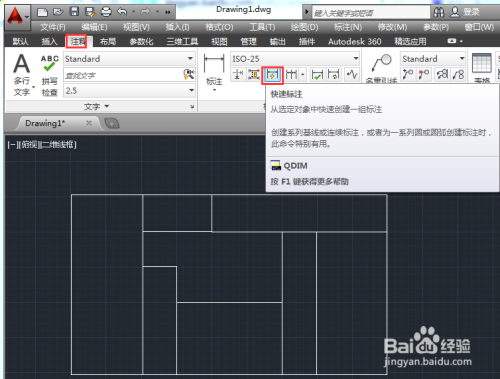

在菜单栏依次选择【注释】》【标注】》【快速标注】选项。
首先选择要标注的几何图形，在图形边界线上单击鼠标左键。

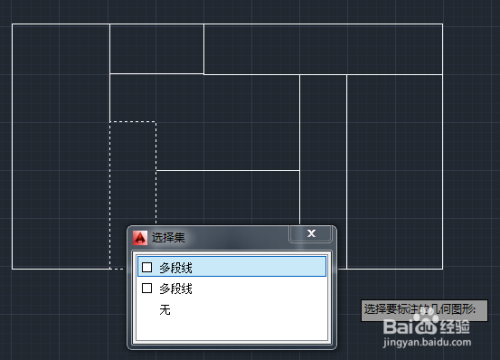

如果点击的图形边界线是2个以上图形共用的话会弹出【选择集】对话框，根据需要选择需要的【多段线】。
选择好几何图形后，单击鼠标右键，接着指定尺寸线位置。
选择好位置后单击鼠标左键即可生成标注。
也可以在选择标注的几何图形时同时选择多个，这时生成的标注也根据每个图形对应生成分段的标注，如图所示，大家可以自己试试，勤动手，多操作，祝你早日成为cad大神。
注意事项
- 如果帮助到您，请投票、关注和点赞也算对我分享的一种认可吧，谢谢。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
