AutoCAD如何标注模型顶面与底面尺寸？
12如何免费安装AutoCAD2014软件
工具/原料
- AutoCAD2014
- 本原创经验，非经本人允许请勿转载
方法/步骤
运行AutoCAD2014软件后打开【选择样板】对话框，从中选择acad3D.dwt文件，并调整好视角。

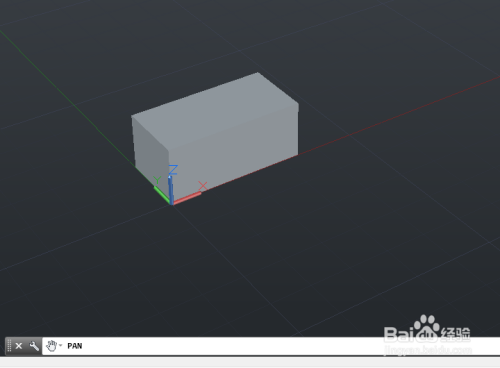

然后通过【常用】》【建模】》【长方体】选项，绘制一个长方体。
接着在命令行中输入“UCS”后按回车键。
将光标移至模型顶面合适位置，并设置好X与Y轴的方向，如图所示。

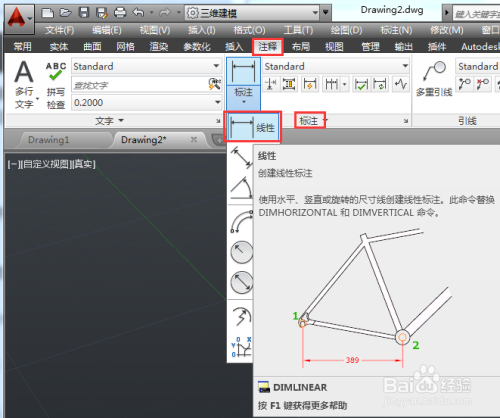

接着选择【注释】》【标注】选项，在标注列表中选择【线性标注】选项。
在绘图区中，指定好模型的标注起点与端点，并指定好尺寸线位置即可完成标注操作。
