前面的经验分享已经将AUTOCAD如何自定义多线样式，如何使用多线命令生成多线对象做了详细的描述。但是大家可能都还有一个困惑，多线生成后，都是以一个整体作为编辑的对象，操作起来总觉得不像单线条那么得心应手。

其实CAD给多线对象提供了比较丰富的编辑功能，应对大部分编辑需求已经能够满足。今天就让我们来一起看看CAD提供了哪些特殊的编辑功能。

24AUTOCAD如何使用多线命令

22AUTOCAD如何定义多线的样式

工具/原料

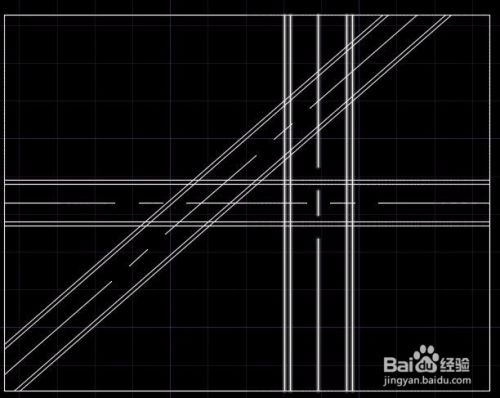

用CAD先制作如附图的多线，具体步骤可参见上面给出链接的两篇经验。

AUTOCAD如何编辑多线对象

其中左边的两条道路，我们计划按照平交来绘制，那么就意味着路面交汇。右边的主路，置于另外两条道路之上。因此平面图上看，应该主路连续，另外两条路被主路切断。

用多线可以便捷的编辑出以上的效果吗？与单线对象比起来是更便捷还是更繁琐？我们一起来试试看吧。

首先左键双击任意一个多线对象。“多线编辑”命令启动，并打开了“多线编辑工具”窗口。

AUTOCAD如何编辑多线对象

当然，也可以在命令栏输入“MLEDIT” 空格来启动“多线编辑”命令。

打开的窗口是一样的。

AUTOCAD如何编辑多线对象

左边的两条道路，我们计划按照平交来绘制，因此，我们应该在“多线编辑工具”窗口内选择“十字合并”，然后分别选择两个平面交汇的多线对象。CAD实时的显示出修改后的效果。满意的话，可以回车确认。命令完成

AUTOCAD如何编辑多线对象

右边的主路，置于另外两条道路之上。我们应该在“多线编辑工具”窗口内选择“十字闭合”，然后需要选择4次，来完成修改

1. 选择左边的一个多线

2. 选择右边的主路多线

3. 选择左边的另一个多线

4. 选择右边的主路多线

看看修改的是不是想要的效果。回车确认

AUTOCAD如何编辑多线对象

通过这个简单的示例，可以看到，CAD提供的多线编辑命令还是很强大的。其余还有些编辑命令没有涉及到。但是通过字面意思就很容易理解，这里就不赘述了。欢迎大家留言评论，我们一起讨论关于多线的问题。
