AUTOCAD坐标输入详解（三）
来源：互联网
2023-03-17 23:56:57 307
前面分享的AUTOCAD坐标输入的方法，虽然基础，但是却必须掌握。今天开始我们一起来梳理更为常用更为进阶一些的坐标输入方法--对象捕捉和追踪。
CAD制图一般来讲，绘制的每条线都与前面已经完成的线和形有着逻辑上的关系，因此在绘图过程中，最经常使用到的坐标输入方法就是“对象捕捉和追踪”。让我们一起来体验一下吧。
工具/原料
- 电脑
- AutoCAD
方法/步骤

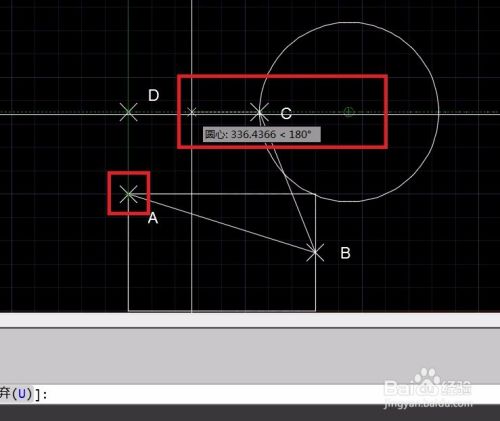

这里我们制作的示例里面已经完成了一个矩形，一个圆形。现在的制图任务是以ABCD四个点作为角点，绘制一个四边形。其中A是矩形的左上角点，B是矩形右边线的中点，C是圆左象限点，D的X坐标与矩形左边线相同，Y坐标与圆中心点相同。
很明显，我们同样需要用到直线（LINE）命令。启动命令，提示需要输入第一个点坐标。如果我们一个个去计算测量每个点坐标，再逐个输入，效率低的可怕，而且很容易出错且不容易查改。这个时候，我们需要请“对象捕捉和追踪”来帮忙。
在坐标输入的提示后面直接输入“end”并回车。则端点捕捉被强制开启。这个时候用鼠标移动到A点附近，可以看到A点被程序自动捕捉到，并提示端点捕捉。左键点击，则A点坐标被程序自动获取。第一个点坐标输入完成。

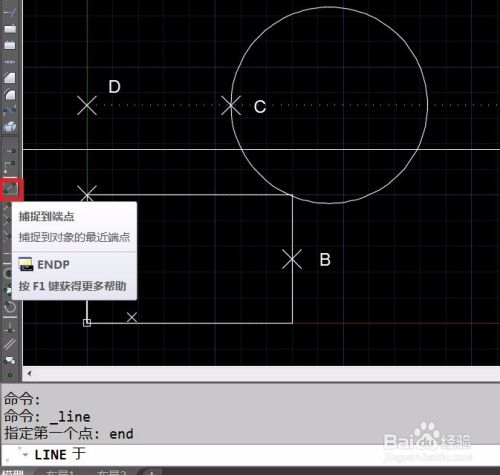

当然，输入“end”并回车这个动作也可以用鼠标点击工具栏“对象捕捉”-命令图标“捕捉到端点”来替代。两者效果完全相同，根据个人喜好来选择。
现在提示输入第二点坐标。我们在命令框里面输入“mid”并回车（或是点击工具栏“对象捕捉”-命令图标“捕捉到中点”），强制开启中点捕捉。移动鼠标至B点附近，对象捕捉自动完成，点击左键，坐标输入完毕。

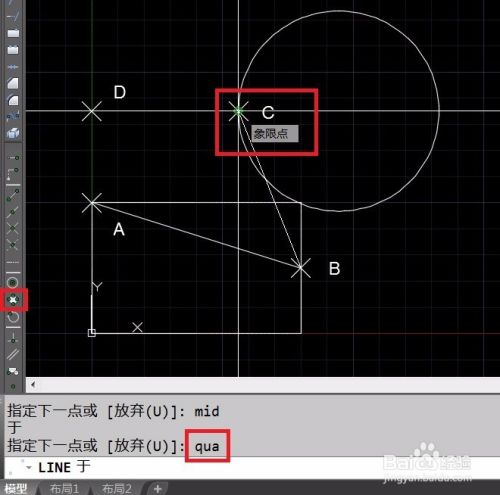

第三个点是象限点。我们在命令框内输入“qua”并回车（或是点击工具栏“对象捕捉”-命令图标“捕捉到象限点”），强制开启象限点捕捉。移动鼠标并完成捕捉，点左键完成输入。
当然，特征点远不止这几个，还有交点，圆心，垂足等其他点捕捉命令，大家可以在工作中摸索掌握。
第四个点明显比前面三个点要更困难些，因为它不是一个单独的特征点，需要从两个特征点分别抓取xy坐标。这时候我们需要用到捕捉追踪。点击窗口下面“对象捕捉”右边的箭头，在滑出的菜单选择“对象捕捉设置”

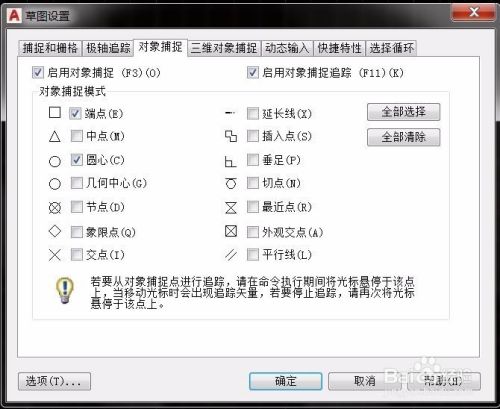

在跳出的“草图设置”窗口内，选择上“启用对象捕捉”“启用对象捕捉追踪”，并在对象捕捉模式里面，选择上“圆心”和“端点”。最后确定。
这时候，直线命令还在执行过程中。鼠标滑过圆心，无需点击操作，命令已经捕捉到了圆心并开启了追踪模式，再滑过端点，则端点也被捕捉并追踪。最后将鼠标移动到第四个点附近的位置，命令会自动交汇两个特征点，第四点坐标被确定。左键点击，第四点输入完毕。

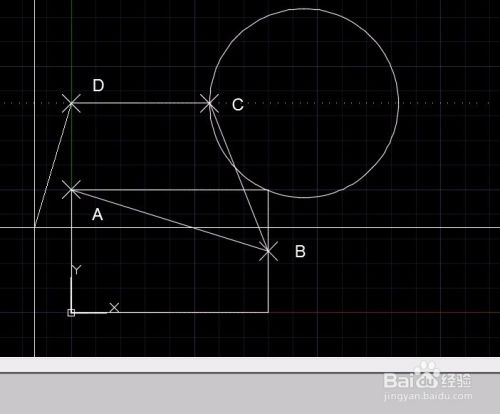

最后输入“C”完成四边形的闭合。四边形绘制完成。
希望通过大家一起绘制的这个四边形，能够让大家对对象捕捉和对象捕捉追踪有个初步的认识。
这里要提醒大家一下，如果对象捕捉经常都能够用的上，建议在“草图设置”里面选择上常用的对象捕捉点，制图过程中用热键F3来开关对象捕捉。
有问题请留言，我们讨论。谢谢
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 本经验采用的是CAD2017，其余版本界面略有不同
- 谢谢浏览本经验
