AutoCAD 2014如何运用画圆命令进行图案设计
来源：互联网
2023-03-17 23:57:05 69
在用AutoCAD 2014工作时会遇到各种各样的问题，比如需运用画圆命令进行图案设计。那么如何进行操作呢？下面小编与你分享具体步骤和方法。
工具/原料
- AutoCAD 2014辅助设计软件
方法/步骤
启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求运用画圆命令进行图案设计。
如图所示，选择"默认→绘图"功能区。点击"圆"图标，下步将进行运用画圆命令进行图案设计的操作。
点击"圆"图标向下箭头，如图所示。弹出下拉列表选项，选择"圆心，直径"项。

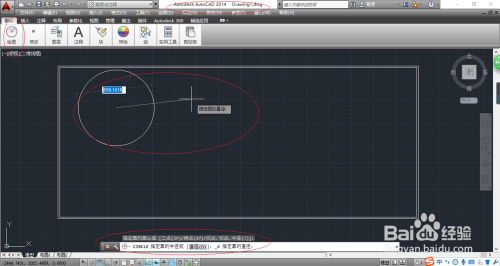

命令窗口显示"CIRCLE 指定圆的圆心或[三点(3P)两点(2P)切点、切点、半径(T)]"，如图所示。拾取圆的圆心，单击鼠标左键确认。
如图所示，命令窗口显示"CIRCLE 指定圆的直径"。拖动鼠标指定圆的直径，单击鼠标左键确认。
点击"默认→绘图→圆"图标向下箭头，如图所示。弹出下拉列表选项，选择"相切，相切，相切"项。
如图所示，命令窗口显示"CIRCLE 指定圆上的第一个点：_tan 到"。选择第一个切点，单击鼠标左键确认。
命令窗口显示"CIRCLE 指定圆上的第二个点：_tan 到"，如图所示。选择第二个切点，单击鼠标左键确认。
如图所示，命令窗口显示"CIRCLE 指定圆上的第三个点：_tan 到"。选择第三个切点，单击鼠标左键确认。

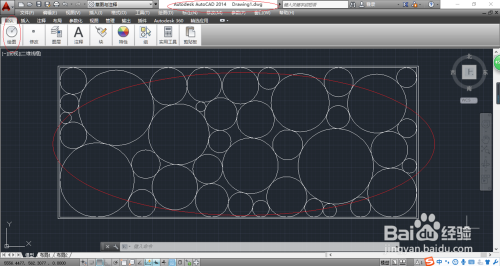

如图所示，完成运用画圆命令进行图案设计的操作。本例到此结束，希望对大家能有所启发。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
