AUTOCAD快速标注命令技巧（三）
来源：互联网
2023-03-17 23:57:12 384
快速标注的大部分参数我们已经梳理和介绍完毕了。今天开始剩余部分的参数介绍。希望大家能够熟悉和掌握这个效率很高的标注命令。
需要了解前面内容的朋友，请移步经验引用提供的链接。
0AUTOCAD快速标注命令技巧
0AUTOCAD快速标注命令技巧（二）
工具/原料
- 电脑
- Autocad
方法/步骤
参数R - 半径
同时标注多个弧线对象的半径，启动QDIM后，选择想要标注的对象，输入R。选择好标注的方向，左键点击后，命令完成。完成后的效果如附图。
效率是不是很高？
提醒一点，标注圆形对象的时候，选择的标注方向，对圆弧不生效。圆弧对象的半径标注总是指向中点位置。如附图所示。

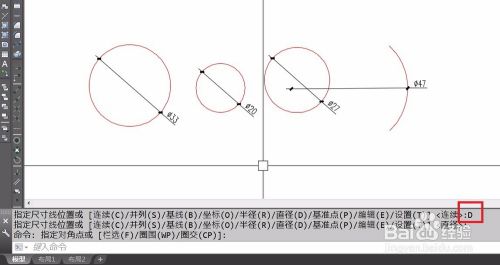

下一个参数D - 直径
与半径R参数类似，同时快速标注圆弧对象的直径。同样的，圆弧对象的标注方向指向中点。执行后效果如附图
基准点P和编辑E两个参数我们前面已经介绍过了，这里略过。直接介绍最后一个参数T - 设置。
先执行命令，输入参数T。按照提示有两个选项提供给用户，一个是端点E，一个是交点I。

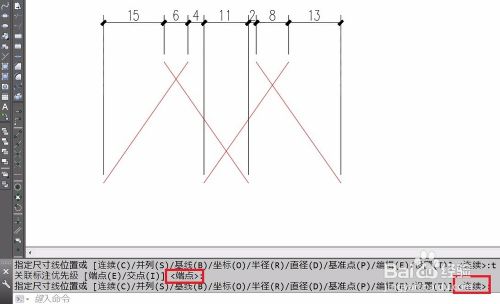

顾名思义，选择E，命令应该优先选择对象的端点作为尺寸界线的原点。然后执行连续标注的结果应该如图。

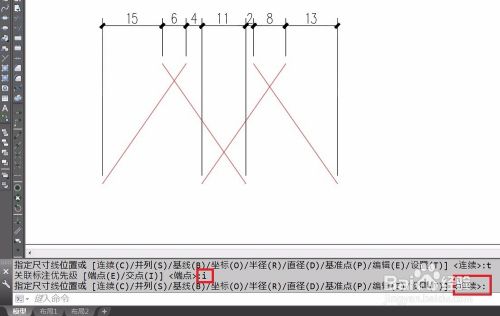

而选择I，命令应该优先选择对象间的交点作为尺寸界线的原点。遗憾的是，我们选择I后，再执行连续标注的结果与选择端点并无任何差别。结果如附图所示。
这可能是Autodesk公司并未完善的功能。至少我在2017版CAD中尝试，并未发现选择E/I，会对标注结果产生任何影响。用朋友的2018版试验，也未成功。如果是我个人理解或是使用问题，欢迎大神指教。
好了，虽然稍有瑕疵，但是并不影响这个快速标注命令的实用性。到这里，快速标注QDIM命令的介绍完成了。有使用心得或是问题的朋友，欢迎留言私信讨论。
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 示例采用的是CAD2017，其余版本界面类似
- 谢谢浏览本经验。
