AUTOCAD快速标注命令技巧（二）
来源：互联网
2023-03-17 23:57:12 353
上篇经验介绍了快速标注的前半部分内容，今天我们来继续梳理和总结快速标注QDIM的后面的内容。想要了解前面内容的朋友，请移步经验引用提供的链接。
0AUTOCAD快速标注命令技巧
工具/原料
- 电脑
- Autocad
方法/步骤
继续介绍快速标注的第三个参数，B - 基线。
这算是比较为大家熟知的命令，用快速标注完成，效率也很令人满意。执行完的效果如附图。
基线快速标注的间距是标注样式里面定义的。如果制图需要调整标注间距，可以去标注样式里面修改基线间距。具体方法是：命令“标注样式编辑器”，找到需要修改的标注样式，点击修改，在第一个插页“线”里面找到基线间距来调整。
除了调整标注样式来修改间距。还有另外一个比较快捷的途径，那就是直接修改系统变量取值。控制基线标注间距的系统变量是DIMDLI。在输入栏键入“DIMDLI”然后回车。就可以修改间距的数值了。
提醒两点：
1. 修改系统变量并不会调整已经完成的标注的间距。只会对后面的标注生效。
2. 间距一般不小于字高的2倍，不然会显得有些局促
接着介绍下一个参数：O - 坐标
通过鼠标选择布置方向，来完成批量的坐标标注。标注值为相对坐标，以基准点为原点。向左向右标注相对坐标。注意的是，无论左右方向，坐标数值均为正值。

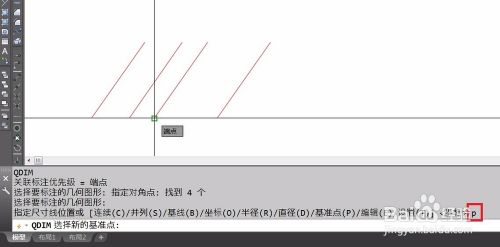

切换基准点的参数是：P - 基准点

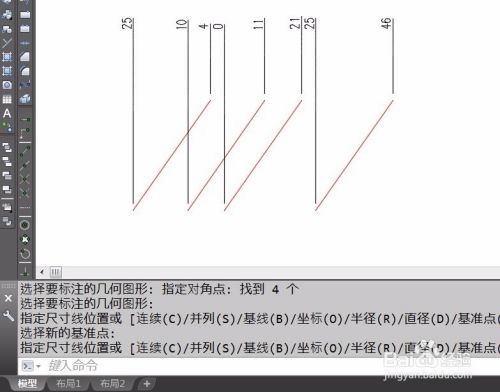

通过鼠标点击特征点，来更换基准点的布置。更换基准点后，再次执行坐标快速标注，结果如附图。0坐标已经变化到新的基准点处。
这里要提醒的是，基准点设置影响的不只是坐标标注，同样影响基线标注。
附图就是基线标注的效果（基准点已经在上一步的时候调整）
剩下的部分内容，我们下篇经验再分享。欢迎留言讨论
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 示例采用的是CAD2017，其余版本界面类似
- 谢谢浏览本经验。
