在使用AutoCAD 2014工作时会遇到各种各样的问题,比如需要保存并输出图层。那么如何进行操作呢?下面小编与你分享具体步骤和方法。
启动AutoCAD 2014辅助设计软件,如图所示。选择"默认→图层"功能区,点击"图层特性管理器"图标。

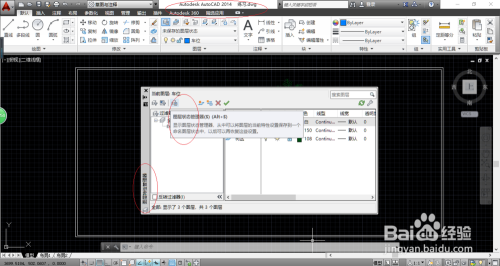

如图所示,弹出"图层特性管理器"对话框。点击"图层状态管理器"按钮,用于显示图层状态管理器。
弹出"图层状态管理器"对话框,如图所示。点击"新建..."按钮,用于保存新命名图层状态的名称和说明。
如图所示,弹出"要保存的新图层状态"对话框。输入新图层状态名和说明,设置完成点击"确定"按钮。

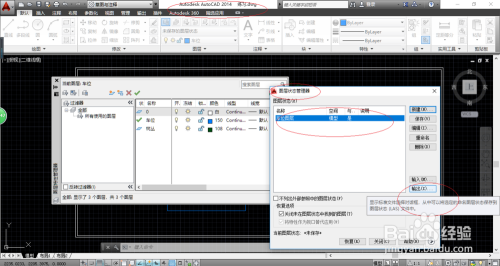

返回"图层状态管理器"对话框,如图所示。点击"输出"按钮,用于保存图层状态文件。
如图所示,弹出"输出图层状态"对话框。完成保存并输出图层的操作,本例到此希望对大家能有所帮助。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
