AUTOCAD标注定义命令技巧（五）
来源：互联网
2023-03-17 23:57:08 288
一眨眼，关于标注定义的专篇已经来到第五篇，今天我们继续前面的介绍，来到第三个插页-文字。
这可以说是非常重要的插页，因为标注再美观也要考虑实用性，数值的显示清晰，位置适当，应该说是标注样式必须要着重考虑的。
17AUTOCAD标注定义命令技巧（二）
21AUTOCAD标注定义命令技巧（三）
11AUTOCAD标注定义命令技巧（四）
工具/原料
- 电脑
- Autocad
方法/步骤

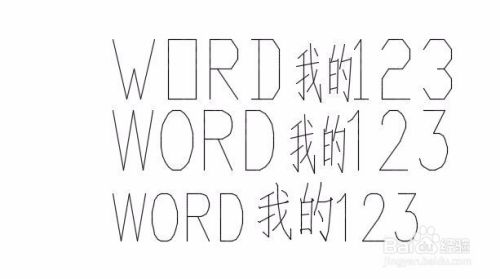

在我们开始标注样式修改之前，先来定义好字体。字体定义我有专门的经验来介绍，这里就不再赘言。如图是三个不同的字体定义：
-最上面的是默认的字体txt，我又加上大字体“gbcbig”支持中文的效果。优点是都是系统字体，兼容性好。缺点是中文小，英文及数字丑。
-中间的是simplx gbcbig，优点是兼容性好，英文及数字美观。缺点是中文小
-下面是探索者提供的字体，优点是英文及数字美观，中英文大小协调。缺点是兼容性差。
大家根据自己的喜好，制图的要求，来定义自己的字体。这里我使用的中间的simplex gbcbig

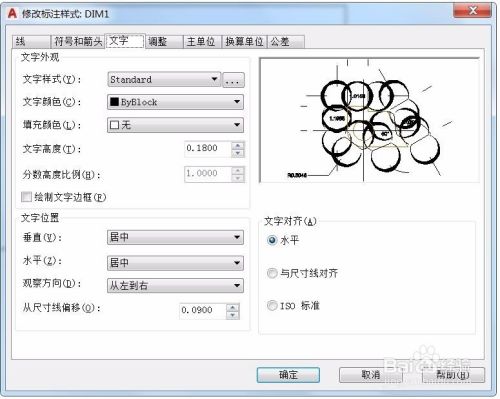

定义好字体，打开修改标注样式DIM1窗口的第三个插页 - 文字。在第一个栏“文字外观”中，先选择自己准备使用的字体样式。示例采用的是simplex。
文字颜色选择“byblock”
填充颜色选择“无”，如有特殊需求，需要文件添加背景色，就按照需求来选择颜色。
接下来文字高度，建议设置为2.5，代表在1:1制图并出图的时候，文字的高度为2.5mm。这是标准的注释文字的高度，不宜再小，有时候可加大至不大于3.5
分数高度比例，此项设置仅在“主单位”为分数时才可调整。一般情况下不适用。
绘制文字边框，比较少用到的设置项。如果需要在标注文字上加框，则选中此项。一般不勾选。
接下来是第二栏 - 文字位置。
垂直 - 有几个选项，居中，上，下都比较容易理解。“外部”是将文字放到尺寸线的外面，远离第一个定义点的一边。“JIS”是日本工业标准要求。我们选择“上”
水平 - 居中，靠左，靠右都容易理解。在两条尺寸界线上方的选项，纯粹是为了满足相当小众的制图要求，将文字转90度，贴在尺寸界线的上方。Autodesk公司真不容易啊。我们选择“居中”。
观察方向 - 很少用到的设置项，一般均为“从左到右”。如果选择“从右到左”，文字将会翻转180度。。想不到这个设置有啥用武之地。。

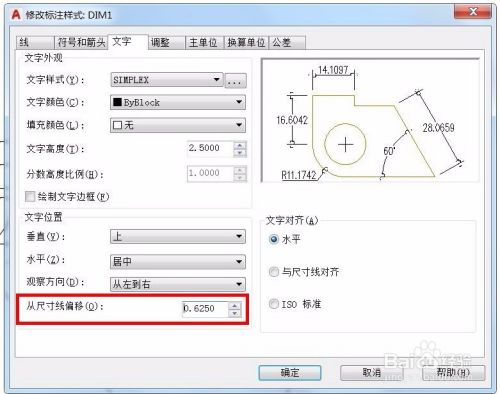

尺寸线偏移 - 文字紧贴尺寸线，影响数据信息的读取。建议将偏移值调大至至少0.5。示例设置值为0.625
第三栏是 - 文字对齐
一共三个选项
水平 - 默认设置项。文字无论标注的方向与布置情况，一律水平
与尺寸线对齐 - 文字始终与尺寸线平行。这是比较常规的设置，示例选择此项
ISO标准 - 文字如果在界线范围内时，与尺寸线平行；如果偏出尺寸界线则水平布置。
就这样，我们完成了标注文字的设置。下篇经验我们继续梳理后面的标注设置，有几项相当的重要，不要错过。
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 示例采用的是CAD2017，其余版本界面类似
- 谢谢浏览本经验。
