怎么在CAD中绘制椅子立面图
来源：互联网
2023-03-17 23:57:08 101
怎么在CAD中绘制椅子立面图？
工具/原料
- CAD
- CAD
方法/步骤
新建如图，关闭栅格和开启捕捉 选择极轴捕捉并修改设置如图：
左上角点击多线段如图：
在绘图局域任意一点点击如图

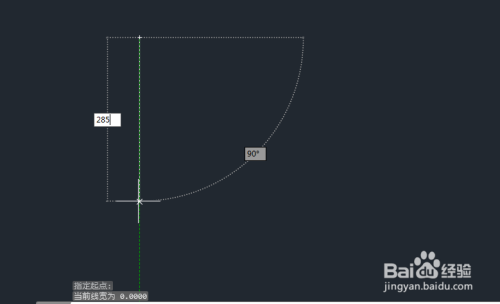

然后输入垂线285回车

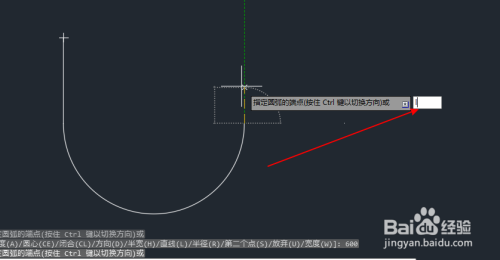

在输入a切换圆弧输入600 如图：
再切换为l直线输入285如图：
切换a 输入30如图：
切换l输入285回车
然后输入a，水平向左如图输入540回车如图：
再输入l输入285回车
切换a输入水平向左输入30如图：
然后用直线连接图的两个边界如图：
移动原点如图：移动到中点
接下来选择绘图中的圆弧三点命令如图：
输入-270，-185回车
输入@270，-250回车
输入@270,250回车
圆弧三点绘制完了如图：

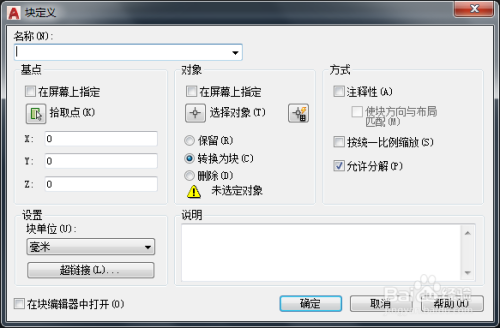

一般在绘图里面是把它保存为块，以便后面使用使用b命令
可以调出块如图：
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
